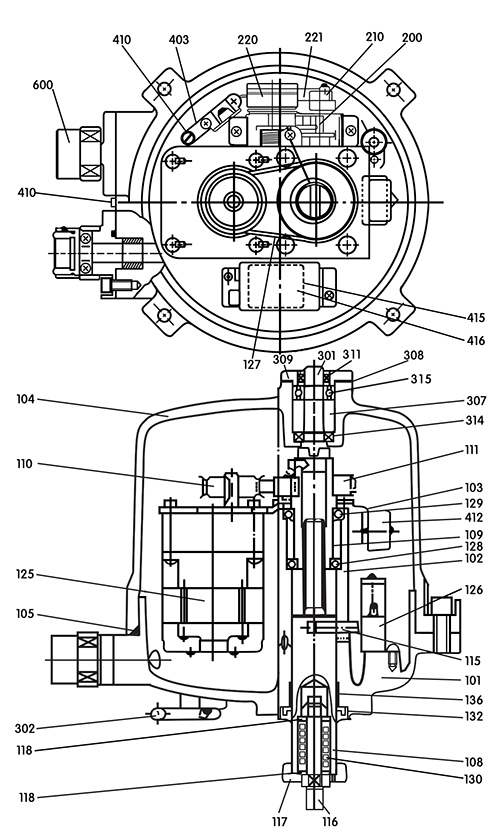

3610L直行程電子式執行器

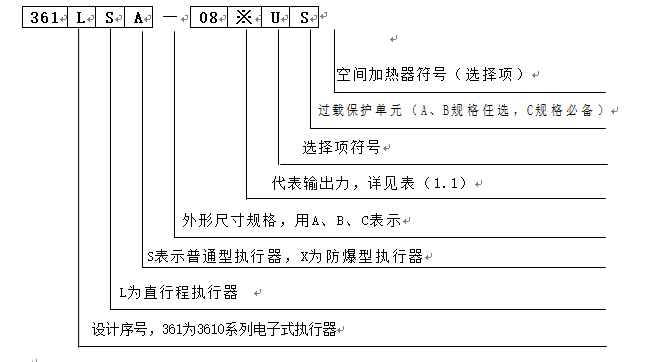

1.1 產品型號意義
注：※前的項目選型時必須標注，※后的項目為選擇項目，不要時可省略，但順序不可顛倒。
表1.1
|
|
|
|
1.3 主要技術參數
表1.2
|
項 目 名 稱 |
參 數 內 容 |
|||
|
控制機構 |
輸入信號 |
4-20mAd·c或1-5Vd·c |
||
|
輸出信號 |
4-20mAd·c（負荷電阻500Ω以下） |
|||
|
死區 |
0.8-1.0%可調到0.4% |
|||
|
零點調整 |
25% |
|||
|
量程調節 |
20-100% |
|||
|
基本誤差、回差 |
1.0% |
|||
|
控制限位、開關 |
開側、閉側 |
|||
|
開度檢測 |
精密導電塑料電位器 |
|||
|
動力 |
電源 |
220Va·c -15%～+10% 50Hz |
||
|
驅動電機 |
AC 可逆單相齒輪減速電機 |
|||
|
整機功率 |
A 型 |
B 型 |
C 型 |
|
|
50VA |
150VA |
220VA |
||
|
附屬機構 |
過載保護單元 |
A、B型任選，C型必備 |
||
|
空間加熱器 |
選擇件，但防爆型不安裝 |
|||
|
手動機構 |
便攜式手動曲柄 |
|||
|
安 條 件 |
環境溫度 |
普通無加熱器-10℃～+60℃ |
||
|
普通有加熱器-35℃～+60℃ |
||||
|
防爆型-10℃～+60℃ |
||||
|
允許振動 |
1.5G以下 |
|||
|
相對濕度 |
普通型95%以下，防爆型45-85% |
|||
|
環境氣體 |
無腐蝕性氣體 |
|||
|
外部配線 |
信號線屏蔽并與電源線分開 |
|||
|
接線口 |
普通型A、B、C型2-G1/2＂ |
|||
|
防爆型2-G3/4＂ |
||||
|
保護等級 |
IP55 |
|||
|
防爆等級 |
ExdⅡBT4 |
|||

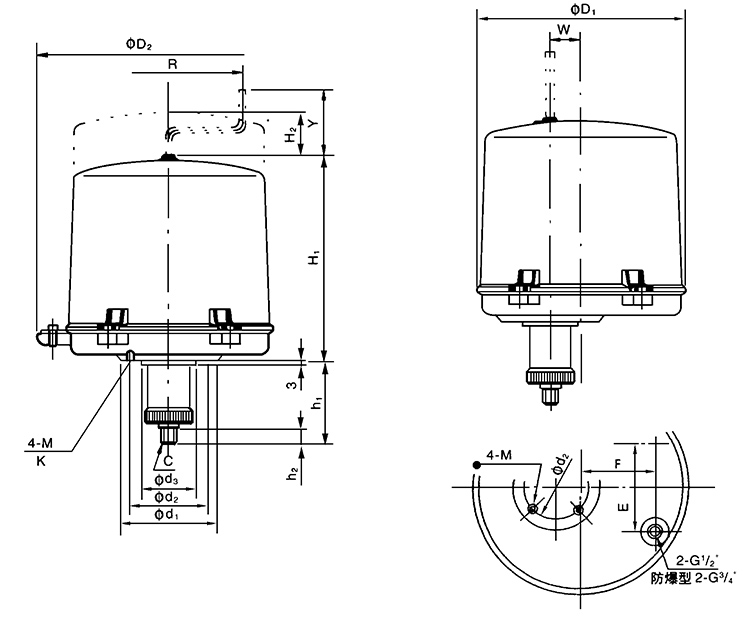

1．4 安裝尺寸
表1.3
|
型 號 |
D1 |
D2 |
H1 |
H2 |
h1 |
h2 |
d1 |
d2 |
d3(f8) |
C |
M |
W |
K |
Y |
R |
E |
F |
重量（kg) |
|
361LSA |
225 |
260 |
200 |
205 |
78 |
18 |
90 |
70 |
55 |
M14×1.5 |
M8 |
28 |
15 |
87 |
φ160 |
85 |
75 |
8 |
|
361LXA |
240 |
280 |
283 |
230 |
78 |
18 |
90 |
70 |
55 |
M14×1.5 |
M8 |
28 |
15 |
87 |
φ160 |
85 |
75 |
15 |
|
361LSB |
255 |
290 |
280 |
260 |
125 |
31 |
125 |
102 |
70 |
M18×1.5 |
M10 |
45 |
18 |
90 |
φ320 |
85 |
91 |
14 |
|
361LXB |
270 |
310 |
353 |
280 |
125 |
31 |
125 |
102 |
70 |
M18×1.5 |
M10 |
45 |
18 |
90 |
φ320 |
85 |
91 |
25 |
|
361LSC-65/99 |
310 |
360 |
415 |
380 |
175 |
31 |
150 |
125 |
85 |
M22×1.5 |
M12 |
60 |
24 |
90 |
φ320 |
85 |
120 |
52 |
|
361LXC-65/99 |
326 |
368 |
475 |
380 |
175 |
31 |
150 |
125 |
85 |
M22×1.5 |
M12 |
60 |
24 |
90 |
φ320 |
80 |
120 |
54 |
|
361LSC-160 |
310 |
360 |
415 |
380 |
271 |
35 |
150 |
125 |
85 |
M24×3 |
M12 |
60 |
24 |
90 |
φ320 |
85 |
120 |
58 |
|
361LXC-160 |
326 |
368 |
475 |
380 |
271 |
35 |
150 |
125 |
85 |
M24×3 |
M12 |
60 |
24 |
90 |
φ320 |
80 |
120 |
60 |
注：表中h1是輸出軸位于下端時的尺寸，H2是拆卸護罩所必須的尺寸，R是手動曲柄操作所必須的尺寸，在設計安裝時應予以考慮。
